容量選擇：50N、100N、200N、500N、1kN、2KN、5kN
最大行程 ：650MM標準型,850加高型 其它可定制
有效寬度 ：不限
測試速度 ：0.001~500mm/min 或其它
速度精度 ：±0.25-0.5%
單位切換 ：N,kN,kgf,Lbf,MPa,Lbf/In2,kgf/mm2

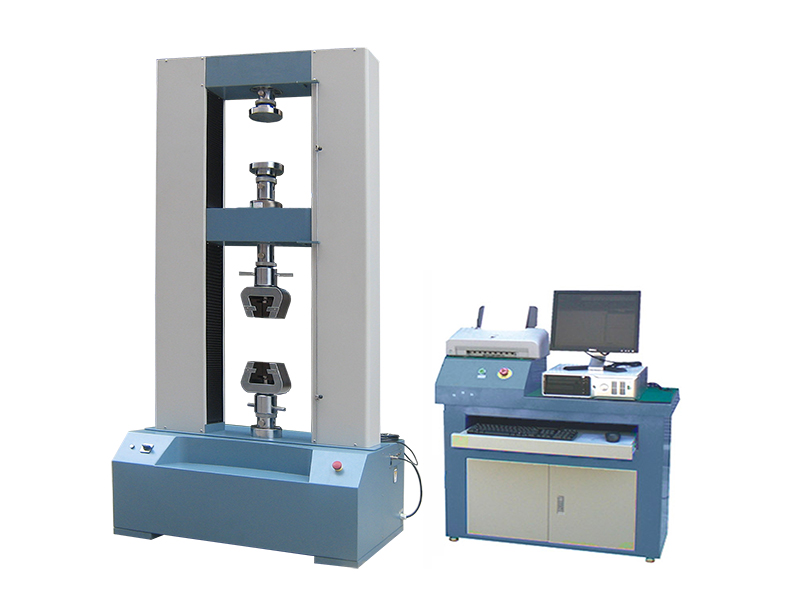

線材拉力試驗機
一、測試原理

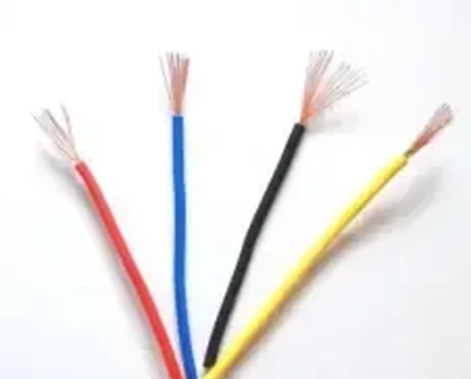

電線和電纜的拉力測試是通過施加力來模擬它們?cè)诓煌瑧?yīng)力下的表現，從而評估它們的可靠性和耐久性。測試的原理涉及使用特定的測試設備和方法來測量電線和電纜在不同拉力下的性能，并根據測試結果做出相應的分析和判斷。
二、常用標準
包括ASTM D638、IEC 60811、ISO 527、SAE J1128、UL 83和GB/T 2951，可參考進行試驗
三、試驗流程
步驟一：準備測試樣品
從盤轉或成圈的光纜上取出一段受試光纜，確保它們符合產品規范和要求。對于不同類型的電線和電纜，可能需要定制夾具和配件以適應不同形狀和尺寸。
步驟二：安裝樣品
將每個樣品安裝在電子拉力試驗機上，并使用氣動夾具確保樣品穩固固定。氣動夾具能夠提供均勻的夾緊力，以確保測試的一致性。
步驟三：設置測試參數
根據實際需要，設置拉力試驗機的測試參數，包括施加的拉力速度、拉伸距離等。
步驟四：施加拉力
開始測試，拉力試驗機逐漸施加拉力到樣品上，模擬電線電纜在不同應力下的表現。在測試過程中，電子拉力試驗機會記錄拉力與拉伸距離的關系。
步驟五：測量和記錄數據
使用引伸計測量電線電纜在測試過程中的應變情況，并記錄拉力試驗機輸出的拉力數據。
步驟六：分析測試結果
通過測試得到的數據，分析樣品在不同拉力下的表現。計算拉伸強度、抗拉強度、斷裂強度等參數，并與產品規范進行比較。
執行及滿足標準：
GBT3048-2007電線電纜電性能試驗方法
GB/T 5023-2008 電線
GB/T 5024-2008 電纜
GB/T 19666-2005 電線電纜彎曲試驗方法
GBT 4074.1-2008 繞組線試驗方法 第1部分一般規定
核心技術參數：
| 容量選擇 | 50N,100N,250N,500N,1kN,2.5kN,5KN |
| 單位切換 | N,kN,kgf,Lbf,Mpa,Lbf/In²,kgf/mm² |
| 荷重分解度 | 1/500,000(0.5級)/1/250,000(1級) |
| 試驗機精度等級 | 0.5級/1級 |
| 力量放大倍率 | 無段 |
| 最大行程（不含夾具） | 650mm(標準型),850mm(加高型) 可選 |
| 有效寬度 | 不限 |
| 測試速度 | 0.001~500mm/min 或其他 |
| 速度精度 | ±0.25%(0.5級) / ±0.5%(1級) |
| 位移分辨率 | 0.00004mm |
| 軟體 | 可閉環控制軟體 |
| 馬達 | AC伺服馬達 |
| 傳動桿 | 高精度滾珠絲桿 |
| 主機尺寸(WxDxH) | 標準型：585×505×1290mm加高型：585×505×1490mm |
| 電源 | AC220/50Hz 10A 或指定 |
* 選配不同夾具，可完成不同材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種試驗。
